型號根據橫臂前端承重可分為：輕型（LHQ）、中型（LHZ）、重型（LHW）、超重型（HCJ）；
結構形式分為：固定式、移動式、固定帶回轉、移動帶回轉四種組合；
橫臂水平伸縮下垂量2mm/m；橫臂升降設有意外防墜落裝置，安全可靠；
橫臂前端配有十字微調機構，可在遙控盒上操作；
導向輪軸為偏心軸，可消除滾輪與導軌之間的間隙；
立柱回轉有手動與電動二種可選，回轉到位后的鎖緊機構也有手動與氣動二種可選。

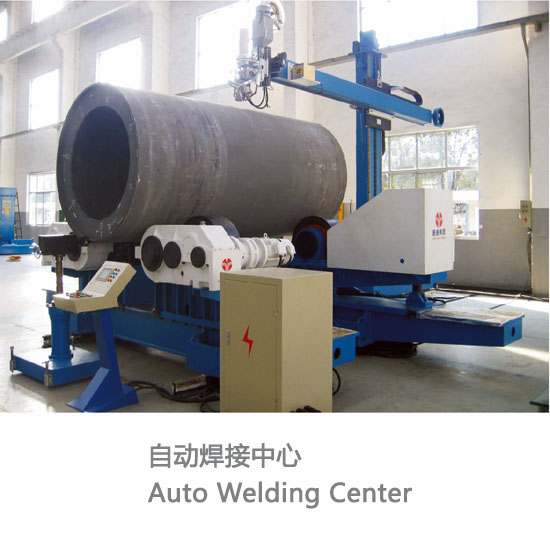

電器部分包括電控箱和遙控盒組成，并留有變位機與滾輪架的控制接口與之配套可組成自動焊接中心
主要技術參數
|
型號
|
輕型LHQ
|
中型LHZ
|
重型LHW
|
超重型HCJ
|
|
2×2
|
3×3
|
4×4
|
5×5
|
6×6
|
7×7
|
6×6
|
8×8
|
|
有效升降行程
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
6000
|
7000
|
|
有效伸縮行程
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
6000
|
7000
|
|
升降速度（mm/min）
|
1000
|
1650
|
|
伸縮速度（mm/min）
|
120-1200
|
50-1000
|
|
橫臂下沿離軌面最小距離
|
740（移動回轉） 690（固定回轉）
|
1109（移動回轉） 972（固定回轉）
|
1109（移動回轉） 1090（固定回轉）
|
1226（移動回轉） 1180（固定回轉）
|
|
橫臂前端允許最大載荷
|
80
|
120
|
200
|
600
|
400
|
|
立柱回轉
|
手動回轉
|
±180°電動或手動
|
|
臺車行走速度（mm/min）
|
手動
|
1700
|
2500
|
2000
|
|
臺車內軌距
|
1000
|
1730
|
2000
|
2500
|
